무선 용적 측정 회전식 피스톤 수량계, 아마르 전자적 고성능 수량계

무선 물 수입 계량기, 주거 고성능 수량계, 유형 : 용적 측정입니다



개략적 소개

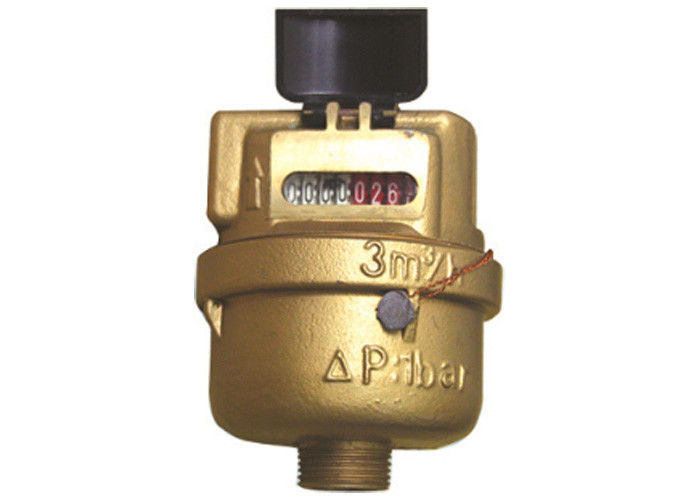

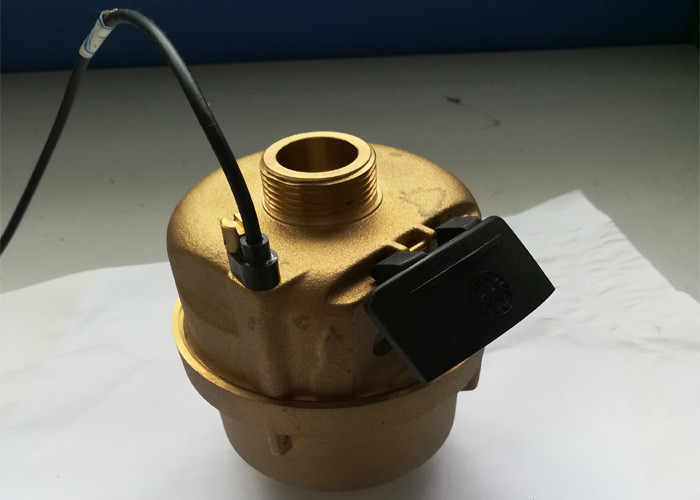

우리의 용적 측정 물은 재거나 불려진 회전식 피스톤 수량계가 놋쇠 또는 플라스틱으로 만들어집니다. 그것은 펄스 방출과 함께 있을 수 있습니다. 마뷔스 또는 로라 아마르 수량계는 자동적으로 water/heat/gas/electricity 미터로부터 소비와 상황 데이터를 모으고 발표하고, 중재하고, 분석하기 위한 중심 데이타 베이스로 저 데이터를 이송하는 기술인 자동 계량기 판독의 단축입니다



작업 논리

1. 기본 통신 장비 : M 버스 수집기와 측정 계량기는 4개 채널과 M 버스 라인으로 데이터를 전송하고, 어떠한 토폴로지 구조에 따라 미터를 연결시킬 수 있습니다. 백업 배터리에서 구조가 정상적으로 48시간 동안 일할 수 있고 전력이 중지되면 데이터가 10년간 구해질 수 있습니다.

2. 중계 통신 : 중간층 통신은 집선장치와 수집기 사이의 통신을 의미합니다. 이 통신은 무선 RF 방법, 통신 회선의 어떤 필요에 의한 것이 아닙니다. 집선장치와 수집기 사이의 무선 통신 거리는 개방 환경에 3 킬로미터에 대한 것일 수 있습니다.

3. 상위 전송 통신 : 통신 방식은 아래가 집선장치와 관리 중심 사이에 선택될 수 있는 것을 나타냅니다.

(a) GPRS 통신 모드

(b) 전화선 통신 모드

(c) RS232 통신 모드

(d) 이서넷 통신 방식



애플리케이션 :

산업적이고 상업적 상수도, 용적 측정 물 흐름 미터링과 유틸리티, 관개를 위한 자동 계량기 판독.



기능

1. 방수된 완전히 봉인한 디자인.

2. 자동적으로 휠 천공 위치와 어떤 필요 창업도 메모리화하지 마세요.

3. 외부 강한 자기를 띤 테러, 대항 간섭의 고성능을 피하기.

4. 효과적으로 반전과 해머링의 현상을 해결하세요.

5. 장기간으로 통신을 능가하는 M 버스 통신 포트를 채택하기.

6. 일과를 위한 어떤 필요 전원 공급기.

7. 멀리 상수도를 막을 수 있는 원격조종진공관 함수 조절로.



특징

• 마른 다이얼 자기 구동 수단
• 외부 자기를 띤 간섭에 대해서 보호되는 반자기 타입
• 진공 포장 등록, 서리 반대자는 오랜 시간 동안 명백한 읽기를 유지합니다
• 찬물 0 ~ 45' Ｃ에 이용 가능합니다
• 등록은 편리한 읽기를 위한 어떠한 방향으로 회전할 수 있습니다
• 고정밀도, 미터가 ISO-4064 기준에 따릅니다
• 놋쇠로 만든 신체는 코팅되는 것으로 페인트 칠해지 또는 가루가 될 수 있습니다
• 선불한 작동 RF, GSM / GPRS

성능 :

• 15m3/h, Q3 2.5m3/h 내지 25m3/h에 대한 큐킨 1.5 m3/h의 명목상 유속
• 요청된 것 / 100 / 125 / 160을 우변치는 R80입니다
• 양쪽 추운 따뜻한 담수살포에 적합합니다
• 대치할 수 있는 미터는 이용 가능하여서 삽입합니다
• 심지어 극단적 작동 조건에 좋은 가독성
• 펄스 콘택터들과 함께 마음대로 장비를 갱신할 수 있습니다

수량계는 상태를 운영합니다 :

• 수온 :찬물을 위한 0.1C~40C
  온수계를 위한 30C~90C.
• 수압 : ≤1.0 Mpa

기록 :

• 측정 정확도는 ISO 4064 클래스 B 표준에 따릅니다..
• 청구하는 대로 다른 길이로 이용 가능합니다. 청구하는 대로 온수계에 이용할 수 있습니다.

최대 측정 허용 오차 :

(1) ±2%가 (포함된) 쿼터와 qs 사이에 있습니다 ;
(2) ±5%가 큐민과 (배제된) 쿼터 사이에 있습니다.







제품 데이터 시트

포트의 크기 (DN)	15 밀리미터	20 밀리미터	25 밀리미터
측정 단위	0.1 m3
대책 범위 비율 (Q3/Q1)	80
과부담 흐름 (Q4)	3.125 m3/h	5 m3/h	7.875 m3/h
일정한 흐름 (Q3)	2.5 m3/h	4 m3/h	6.3 m3/h
구분 흐름 (Q2)	0.05 m3/h	0.08 m3/h	0.126 m3/h
미늄널은 (Q1)를 흘립니다	0.0313 m3/h	0.05 m3/h	0.0788 m3/h
최소의 읽기	0.0001 m3
최대 판독	99999 m3
알람	자동밸브 마감
작동 온도	0.1C~30C (찬물 미터)
	0.1C~90C (온수계)
유동 감응도 수준	위로 구역 : U10 아래 구역 : D5
압 레벨	△P63
동작 압력 평가	0.03 Mpa - 1.0 Mpa
EMC	E1
환경 안전성 레벨	비



설치

• 수량계의 설치는 ISO4064-2:2005를 위한 설치 조건을 충족시킵니다
• 수량계의 구경은 파이프의 구경과 교신할 것이고 사용된 흐름 속도가 영구적 유속에 이하이 또는 가깝습니다. 데이터를 제거하고 읽으면서, 설치 장소는 설치를 위해 노출, 홍수, 동결과 오염과 편리하 피하여야 합니다.
• 수량계는 수평적으로 설치될 것입니다 (표시 면이 위로 향하여 있습니다).
• 송유관에서의 모래와 돌들과 다른 잡화는 깨끗이 될 것입니다.
• 수량계에 화살은 파이프라인에 수류와 같아야 합니다.
• 만약 수량계가 보일러의 주입구에 설치되면, 뜨거운 물의 반송전류 (return current)을 방지하기 위해 역 밸브를 물의 수단 위에 설치하는 것은 더 좋고 증기가 수량계를 손상시킬 것입니다.

경쟁 우위 :

• 국제 표준에 대한 순응성 : ISO4064 / GBT778 / Q/320700JR05-2003
• 엄격한 프로세스 컨트롤
• 진보적 교정 설비
• 엔지니어 팀
