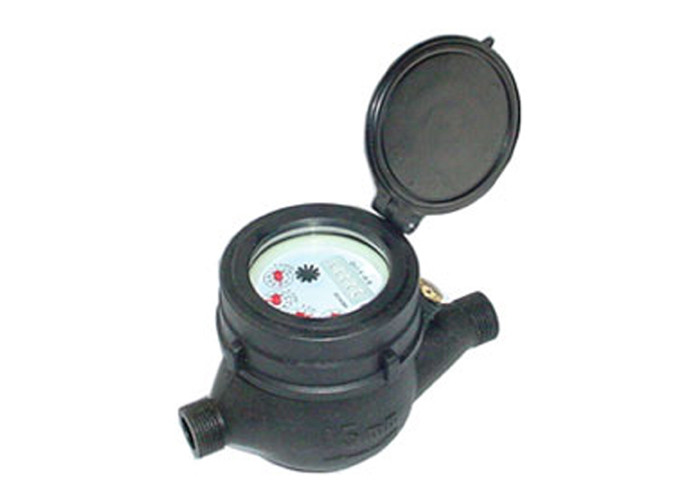

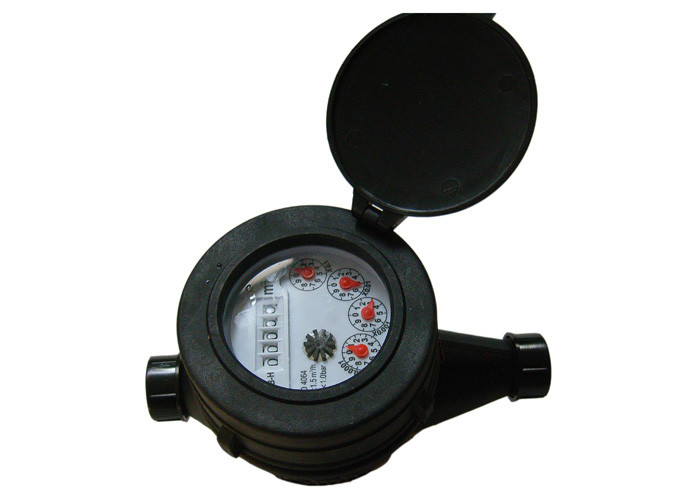

플라스틱 R80은 다이얼 수량계 클래스 B 멀티 젯 정확한 측정을 말립니다

플라스틱 주거 고성능 수량계, 멀티 젯 수량계, ISO4064 클래스 B, R80



일반 설명

마른 다이얼 수량계는 다중 제트 원리, 더 작은 포트의 크기를 위해 가능한 또한 한 개의 제트 원리를 이용합니다. 이 날개차 유량계는 찬물 또는 뜨거운 물 총체화와 흐름 속도 미터링에서 그것의 넓은 범위와 단순 작동과 정확도로 알려집니다. 추진하는 것은 1-레벨 위의 유입 제트와 또 다른 것 위의 배출구 분사로, 분사 이 벨소리에 주로 있습니다. 기어 행렬은 등록 계산기 다이얼을 운전합니다. 펄스 출력 기구를 위해, 다이얼 중 하나는 캡슐화된 센서에 의해 탐지되는 마그넷이 렌즈의 외부 안으로 빠져 나아갔다는 것을 도는 기어에 의해 대체됩니다. 펄스율은 기어와 기어가 위치되는 다이얼에 의해 결정됩니다. 펄스율을 바꾸는 것 어떤 특수 도구도 요구하지 않고, 현장에서 행해질 수 있습니다.



특징 :

• 유지를 위해 쉬운 다중 제트, 건식 다이얼 ;
• 자기 구동 수단 믿을 만한 특성, 긴 일한 삶 ;
• 진공 봉인한 등록은 다이얼 관리가 안개와 서리로 부터 벗어나고 장기간에서 읽기를 명백한 채로 유지한다는 것을 보증합니다
  용어 서비스 ;
• 기술 데이터는 국제 기준 ISO4064 클래스 B에 따릅니다

기록 :

• 측정 정확도는 ISO 4064 클래스 B 표준에 따릅니다..
• 청구하는 대로 다른 길이로 이용 가능합니다. 청구하는 대로 온수계에 이용할 수 있습니다.

근무 조건 :

• 수온 :0.1C~40C (온수계를 위한 0.1C~90C)
• 수압 : ≤1.0Mpa

최대 측정 허용 오차 :

(1) 안에 포함한 큐민으로부터의 더 낮은 구역은 상승하지만 배제하는 쿼터가 이 ±5%

(2) ±2%가 qs까지 포함한 쿼터로부터의 상위 지대에서 있습니다

(3) 온수계 ±3%



데이터 시트

모델	Dia (밀리미터)	클래스 ISO4064	과부담 흐름 (Qs)	영구적인것 흐름 (Qp)	과도적입니다 흐름 (Qt)	민 흐름 큐민	민 읽기	맥스 읽기
			(m3/h)		(L/h)		( m3 )
LXSG-15	15	비	3	1.5	120	30	0.00005	99,999
LXSG-20	20	비	5	2.5	200	50	0.00005	99,999
LXSG-25	25	비	7	3.5	280	70	0.00005	99,999
LXSG-32	32	비	12	6.0	480	120	0.00005	99,999
LXSG-40	40	비	20	10	800	200	0.00005	99,999
LXSG-50	50	비	30	15	3000	450	0.00005	99,999























차원

모델	파이프 Dia	길이(L)	폭(B)	높이 (H)	스레드
LXSG-15	15	165/165	88	102	G3/4B
LXSG-20	20	195/190	99	102	G1B
LXSG-25	25	225/260	98	124	G1-1/4B
LXSG-32	32	230/260	102	124	G1-1/2B
LXSG-40	40	200/300	112	125	G2B
LXSG-50	50	200/300	112	125	G2-1/2B



















설치

• 수량계의 설치는 ISO4064-2:2005를 위한 설치 조건을 충족시킵니다
• 수량계의 구경은 파이프의 구경과 교신할 것이고 사용된 흐름 속도가 영구적 유속에 이하이 또는 가깝습니다. 데이터를 제거하고 읽으면서, 설치 장소는 설치를 위해 노출, 홍수, 동결과 오염과 편리하 피하여야 합니다.
• 수량계는 수평적으로 설치될 것입니다 (표시 면이 위로 향하여 있습니다).
• 송유관에서의 모래와 돌들과 다른 잡화는 깨끗이 될 것입니다.
• 수량계에 화살은 파이프라인에 수류와 같아야 합니다.
• 만약 수량계가 보일러의 주입구에 설치되면, 뜨거운 물의 반송전류 (return current)을 방지하기 위해 역 밸브를 물의 수단 위에 설치하는 것은 더 좋고 증기가 수량계를 손상시킬 것입니다.

경쟁 우위 :

• 국제 표준에 대한 순응성 : ISO4064 / GBT778 / Q/320700JR05-2003
• 엄격한 프로세스 컨트롤
• 진보적 교정 설비
• 엔지니어 팀
