전원 공급기: | DC12-24V, AC85-265V | 상품 이름: | 저 유량 유량계, 자기 수량계 |
---|---|---|---|
액체성 매체: | 전도성 액체, 물, 폐수, 하수 | 출력: | 4-20mA, MC 펄스, 주파수 |
통신: | 백넷, 마뷔스, GPRS, Nb -이엇, 로르아완인 모드 버스 RS485 | 중간 온도: | -20C~+120C, -20' C - +180 'C, ≤120C, -40~180C |
매체: | 물, 바닷물, 전도성 액체, 액체, 전도성 >0.5μs/cm2 | 용법: | 가열 시스템, 공조, 하수, 폐수, STP, ETP |
전극 물자: | 316L, HB, HC, Pt, Ti | 강선 물자: | PTFE, 경질 고무 NR |
하이 라이트: | DN150 전자기 수류는 잽니다,HVAC 전자기 물이 Meter,2000mm 파이프 전자장 유속계를 흘립니다 |

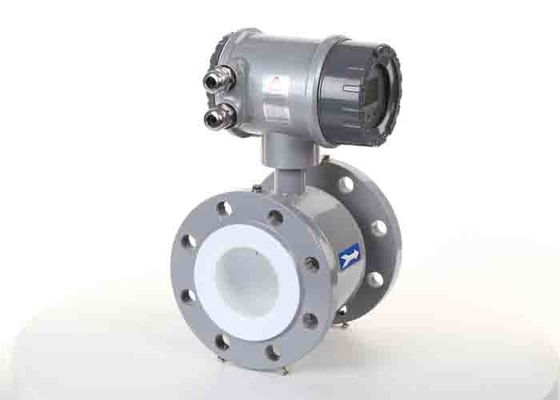

플랜지 전자기 유량계, 로즈마운트 전자기 유량계 DN150
제품 설명
소형 또는 분할 전자식 유량계는 물의 흐름 측정을 위해 설계되었습니다.화학, 전력, 석유 및 가스, 금속 및 광업과 같은 다양한 분야에서 가장 까다로운 공정 응용 분야의 요구도 충족할 수 있도록 업계에서 가장 광범위한 라이너, 전극 및 크기를 제공합니다.강력한 트랜스미터는 사용하기 쉽고 요구 사항을 충족하는 출력 신호를 제공합니다.귀하의 응용 분야에 적합한 다용도의 합리적인 가격의 가장 정확한 유량계를 얻을 수 있습니다.기본 기능, 빠른 배송 및 간단하고 명확하게 이해할 수 있는 문서를 갖춘 유량계
자기 유량계의 측정 이론
전자기 유량계는 패러데이의 유도 법칙을 사용하여 유량을 측정합니다.자기 유량계 내부에는 자기장을 생성하는 전자기 코일과 기전력(전압)을 포착하는 전극이 있습니다.
풍모
애플리케이션
도시 물
산업용 액체
폐수
관개
화학
전원 공급 장치
제약
음식
종이 공장
야금 광산
기술 데이터
상품명 | 전자기 유량계 | ||
상품 유형 | 로컬|컴팩트 디스플레이 | 원격 디스플레이 | 신호 변환기 |
모델 | IYF-E | IYF-F | IRT |
파이프 직경(mm) | DN10-DN2000 | ||
전원 공급 장치 | 100-240VAC/18-36VDC | ||
정확성 | + 0.5% | + 0.5% | + 0.5% |
전력 소비 | <6w | <6w | <6w |
인클로저 등급 | IP65 | IP68 | IP65 |
액체 온도 | -25-120℃ | -25-120℃ | -25-120℃ |
주위 온도 | -25-50℃ | -25-50℃ | -25-50℃ |
상대 습도 | 10-90% | 10-90% | 10-90% |
미터 비율 | 1:100 | 1:100 | 1:100 |
흘러가는 방향 | 양방향 흐름 | 양방향 흐름 | 양방향 흐름 |
통신 | RS485 / 백넷 | RS485 / 백넷 | RS485 / 백넷 |
신호 출력 | 4-20mA/펄스/주파수 | 4-20mA/펄스/주파수 | 4-20mA/펄스/주파수 |
정확성
파이프 직경(mm) | 속도(m/s) | 정확성 |
3-20 | <0.3 | + 0.25% FS |
0.3-1 | + 1.0% 판독 | |
1-15 | + 0.25% 판독 | |
25-600 | 0.1-0.3 | + 0.25% FS |
0.3-1 | + 0.5% 판독 | |
1-15 | + 0.3% 판독 | |
700-3000 | <0.3 | + 0.25% FS |
0.3-1 | + 1.0% 판독 | |
1-15 | + 0.25% 판독 |
모델 선택
로컬 유형 및 원격 유형 선택에 대한 주의 사항:
원격 유형은 트랜스미터와 변환기 디스플레이가 다른 위치에 장착되어 있음을 의미하므로 선택하는 것이 좋습니다.
다음 조건에서 원격 유형:
아니 | 모델 | ||||||||
YF | 전자기 유량계 | ||||||||
TF | 터빈 | ||||||||
VF | 보텍스 | ||||||||
LX | 베인 휠 | ||||||||
티 | 초음파 | ||||||||
E/F 표시 모드 | E: 컴팩트/로컬 디스플레이, F: 원격 디스플레이 | ||||||||
파이프 직경 | 유형(mm) | ||||||||
xxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
암호 | 정확성 | ||||||||
1 | + 0.5% FS | ||||||||
2 | + 1.0% FS | ||||||||
삼 | + 0.2% FS | ||||||||
암호 | 유형 | ||||||||
엔 | 컨버터: 12/24 VDC, 펄스 출력 | ||||||||
ㅏ | 송신기: 24VDC, 4-20mA 출력 | ||||||||
비 | 지능형, Lion 배터리, 로컬 디스플레이 없음 | ||||||||
지 | 스마트 로컬 디스플레이, 4-20mA 출력 | ||||||||
C1 | 스마트 로컬 디스플레이, RS485 | ||||||||
C2 | 스마트, 로컬 디스플레이, HART | ||||||||
암호 | 유형 | ||||||||
에스 | 탄소강 하우징 | ||||||||
엘 | 스테인리스 스틸 하우징 | ||||||||
지 | 고압 하우징 | ||||||||
HL | 316L 전극 | ||||||||
HTi | 티타늄 전극 | ||||||||
HTa | 탄륨 전극 | ||||||||
HC | 하스텔로이-C 전극 | ||||||||
L1 | 액체 매체 | ||||||||
L2 | 가스 매체 | ||||||||
피 | 압력 보상 | ||||||||
티 | 온도 보상 | ||||||||
PT | 압력 및 온도보상 | ||||||||
에프 | PTFE 라이너 | ||||||||
엑스 | 고무 라이너 | ||||||||
샘플: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, 로컬 디스플레이, Dia: 100mm, + 0.5%FS, 탄소강 하우징, 스마트, 4-20mA 출력, RS485, 316L 전극, 액체 매체 측정기, PTFE 라이너 |
적용 가능한 계량 액체:
미적용 계량기
파이프 직경, 유량 및 제품 치수
디아 | 유량(m3/h) | 제품 치수(mm) | |||||
(mm) | 표준 | 분 | 최대 | 엘 | 디 | 에이 | H1 |
15 | 1.5 | 0.06 | 9.5 | 150 | 95 | 272 | 254 |
20 | 2.5 | 0.11 | 16.9 | 105 | 277 | 254 | |
25 | 3.5 | 0.18 | 26.5 | 115 | 283 | 254 | |
32 | 6 | 0.29 | 43.6 | 140 | 297 | 270 | |
40 | 10 | 0.45 | 67.8 | 150 | 307 | 280 | |
50 | 15 | 0.71 | 106.0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179.1 | 185 | 337 | 313 | |
80 | 40 | 1.81 | 271.4 | 200 | 352 | 326 | |
100 | 60 | 2.83 | 424.1 | 250 | 220 | 371 | 344 |
125 | 100 | 4.42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6.36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11.3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17.66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34.62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45.22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57.23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950년 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
산업 응용
화학 | 식음료 | 제지 공장 |
야금 | 환경 보호 | 유압 |
채광 | 스테인리스 | 석유 |
조제 | 에어컨 | 폐수처리장 |
해수 담수화 | 조제 | 물 처리 |
경쟁 우위
세부사항 데모
자체 PCB 생산 규소강 변압기 교정 라인
전자 유량계 사용 방법
ElectroMagnetic 유량계는 물, 산, 부식제 및 슬러리와 같은 파이프에서 전도성 액체의 속도를 측정합니다.전자 유량계는 액체의 전기 전도도가 약 5μS/cm 이상일 때 적절하게 측정할 수 있습니다.탈이온수, 보일러 급수 또는 탄화수소와 같이 전도도가 낮은 유체에 자기 유량계를 사용하면 유량계가 꺼지고 유량이 0으로 측정될 수 있으므로 주의하십시오.
