정확성: | 0.2%, 0.5% | 상품 이름: | 전자기열 미터, 에너지 측정 |
---|---|---|---|
액체성 매체: | 전도액, 물 | 출력: | 4-20 마, 펄스, 주파수 |
통신: | 모드 버스 RS485, 백넷, 마뷔스, GPRS | 중간 온도: | -20C~+120C, -20' C - +180 'C, ≤120C, -40~180C |
일 압력: | 16 바 / 1.6 Mpa / 232 psi / PN16 | 용법: | 가열 시스템, 공조, 하수, 폐수, STP, ETP |
흐름 속도: | 0.01 - 15 초당 미터, 결의안 : 0.0001 초당 미터 | 라이너: | PTFE, 충돌, NR |
하이 라이트: | 316L 전극 열 질량은 Meter,RS485 열 질량 유동 Meter,DN10 열 질량 유량계를 흘립니다 |

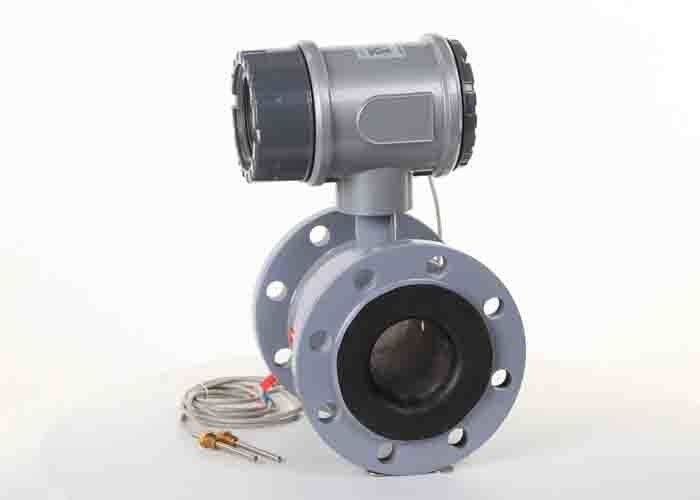

전자식 유량계, 열 질량 유량계, 열량계 전극 316L
기술
우리의 자기 열 미터는 패러데이의 전자기 유도 법칙에 따라 작동합니다.우리는 ZL2010 20145263.9 및 ZL2011301682와 같은 자체 특허를 소유하고 있습니다.유량 측정, 열 통합 장치 및 온도 센서로 구성됩니다.마그네틱 미터는 무역 결제의 정확성과 신뢰성을 향상하도록 설계되었습니다. HVAC, 중앙 공조 시스템에서.
전자식 열량계는 유량과 냉각 효과 간의 관계를 활용하여 질량 유량을 직접 측정합니다.움직이는 부품이 없고 최소 침습성이 있는 열식 유량계는 유량 측정 및 에너지 소비 계산을 위한 매우 반복 가능하고 정확하며 저렴한 비용으로 설치하기 쉬운 솔루션을 제공합니다.우리는 DN10에서 DN2000까지 파이프 및 덕트의 응용 분야에 적합한 유량계를 제공합니다.
측정 이론
전자기 유량계는 패러데이의 유도 법칙을 사용하여 흐름을 감지할 수 있습니다.자기 유량계 내부에는 자기장을 생성하는 전자기 코일과 기전력(전압)을 포착하는 전극이 있습니다.
풍모
애플리케이션
도시 물
산업용 액체
폐수
관개
화학
전원 공급 장치
제약
음식
종이 공장
야금 광산
기술 데이터
상품명 | 전자기 유량계 | ||
상품 유형 | 로컬|컴팩트 디스플레이 | 원격 디스플레이 | 신호 변환기 |
모델 | IYF-E | IYF-F | IRT |
파이프 직경(mm) | DN10-DN2000 | ||
전원 공급 장치 | 100-240VAC/18-36VDC | ||
정확성 | + 0.5% | + 0.5% | + 0.5% |
전력 소비 | <6w | <6w | <6w |
인클로저 등급 | IP65 | IP68 | IP65 |
액체 온도 | -25-120℃ | -25-120℃ | -25-120℃ |
주위 온도 | -25-50℃ | -25-50℃ | -25-50℃ |
상대 습도 | 10-90% | 10-90% | 10-90% |
미터 비율 | 1:100 | 1:100 | 1:100 |
흘러가는 방향 | 양방향 흐름 | 양방향 흐름 | 양방향 흐름 |
통신 | RS485 / 백넷 | RS485 / 백넷 | RS485 / 백넷 |
신호 출력 | 4-20mA/펄스/주파수 | 4-20mA/펄스/주파수 | 4-20mA/펄스/주파수 |
정확성
파이프 직경(mm) | 속도(m/s) | 정확성 |
3-20 | <0.3 | + 0.25% FS |
0.3-1 | + 1.0% 판독 | |
1-15 | + 0.25% 판독 | |
25-600 | 0.1-0.3 | + 0.25% FS |
0.3-1 | + 0.5% 판독 | |
1-15 | + 0.3% 판독 | |
700-3000 | <0.3 | + 0.25% FS |
0.3-1 | + 1.0% 판독 | |
1-15 | + 0.25% 판독 |
모델 선택
로컬 유형 및 원격 유형 선택에 대한 주의 사항:
원격 유형은 트랜스미터와 변환기 디스플레이가 다른 위치에 장착되어 있음을 의미하므로 선택하는 것이 좋습니다.
다음 조건에서 원격 유형:
아니 | 모델 | ||||||||
YF | 전자기 유량계 | ||||||||
TF | 터빈 | ||||||||
VF | 보텍스 | ||||||||
LX | 베인 휠 | ||||||||
티 | 초음파 | ||||||||
E/F 표시 모드 | E: 컴팩트/로컬 디스플레이, F: 원격 디스플레이 | ||||||||
파이프 직경 | 유형(mm) | ||||||||
xxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
암호 | 정확성 | ||||||||
1 | + 0.5% FS | ||||||||
2 | + 1.0% FS | ||||||||
삼 | + 0.2% FS | ||||||||
암호 | 유형 | ||||||||
엔 | 컨버터: 12/24 VDC, 펄스 출력 | ||||||||
ㅏ | 송신기: 24VDC, 4-20mA 출력 | ||||||||
비 | 지능형, Lion 배터리, 로컬 디스플레이 없음 | ||||||||
지 | 스마트 로컬 디스플레이, 4-20mA 출력 | ||||||||
C1 | 스마트 로컬 디스플레이, RS485 | ||||||||
C2 | 스마트, 로컬 디스플레이, HART | ||||||||
암호 | 유형 | ||||||||
에스 | 탄소강 하우징 | ||||||||
엘 | 스테인리스 스틸 하우징 | ||||||||
지 | 고압 하우징 | ||||||||
HL | 316L 전극 | ||||||||
HTi | 티타늄 전극 | ||||||||
HTa | 탄륨 전극 | ||||||||
HC | 하스텔로이-C 전극 | ||||||||
L1 | 액체 매체 | ||||||||
L2 | 가스 매체 | ||||||||
피 | 압력 보상 | ||||||||
티 | 온도 보상 | ||||||||
PT | 압력 및 온도보상 | ||||||||
에프 | PTFE 라이너 | ||||||||
엑스 | 고무 라이너 | ||||||||
샘플: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, 로컬 디스플레이, Dia: 100mm, + 0.5%FS, 탄소강 하우징, 스마트, 4-20mA 출력, RS485, 316L 전극, 액체 매체 측정기, PTFE 라이너 |
적용 가능한 계량 액체:
미적용 계량기
파이프 직경, 유량 및 제품 치수
디아 | 유량(m3/h) | 제품 치수(mm) | |||||
(mm) | 표준 | 분 | 최대 | 엘 | 디 | 에이 | H1 |
15 | 1.5 | 0.06 | 9.5 | 150 | 95 | 272 | 254 |
20 | 2.5 | 0.11 | 16.9 | 105 | 277 | 254 | |
25 | 3.5 | 0.18 | 26.5 | 115 | 283 | 254 | |
32 | 6 | 0.29 | 43.6 | 140 | 297 | 270 | |
40 | 10 | 0.45 | 67.8 | 150 | 307 | 280 | |
50 | 15 | 0.71 | 106.0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179.1 | 185 | 337 | 313 | |
80 | 40 | 1.81 | 271.4 | 200 | 352 | 326 | |
100 | 60 | 2.83 | 424.1 | 250 | 220 | 371 | 344 |
125 | 100 | 4.42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6.36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11.3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17.66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34.62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45.22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57.23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950년 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
산업 응용
화학 | 식음료 | 제지 공장 |
야금 | 환경 보호 | 유압 |
채광 | 스테인리스 | 석유 |
조제 | 에어컨 | 폐수처리장 |
해수 담수화 | 조제 | 물 처리 |
경쟁 우위
세부사항 데모
자체 PCB 생산 규소강 변압기 교정 라인
전자 유량계 사용 방법
ElectroMagnetic 유량계는 물, 산, 부식제 및 슬러리와 같은 파이프에서 전도성 액체의 속도를 측정합니다.전자 유량계는 액체의 전기 전도도가 약 5μS/cm 이상일 때 적절하게 측정할 수 있습니다.탈이온수, 보일러 급수 또는 탄화수소와 같이 전도도가 낮은 유체에 자기 유량계를 사용하면 유량계가 꺼지고 유량이 0으로 측정될 수 있으므로 주의하십시오.
