액체 유입구 / 수단: | DN50 / 2 인치 | 플로우 범위: | 42.8 1분당 갤런 / 162 라인 퍼 미니트 |
---|---|---|---|
압력 헤드: | 저압 : 40은 잽니다, 높은 것이 다음을 압박합니다 70 미터 | 셀프 프라이밍 높이: | 5 M |
맥스 입자 크기: | 4.8mm | 모터: | 380V / 50 HZ / 3 페하 / 4KW |
애플리케이션: | 페인트, 염료, 약국, 화학, 배, 바다, 식품과 음료, 폐수, 하수 | 구조: | 이중 격판 펌프 |
젖은 부분 물자: | 스테인레스 강, 주강, 연성 주철, 알루미늄 합금, 플라스틱, 피피, 피프드프 | 다이어프램 소재: | 테플론, PTFE, 실리콘 고무 |
하이 라이트: | 162LPM 전기적으로 조종된 진동판 Pump,4.8mm 입자 복동막식 펌프,PVDF 플라스틱 전기 격판 펌프 |
전동 다이어프램 펌프, 전동 다이어프램 펌프, 모터 방폭
Ⅰ.일반적인 설명

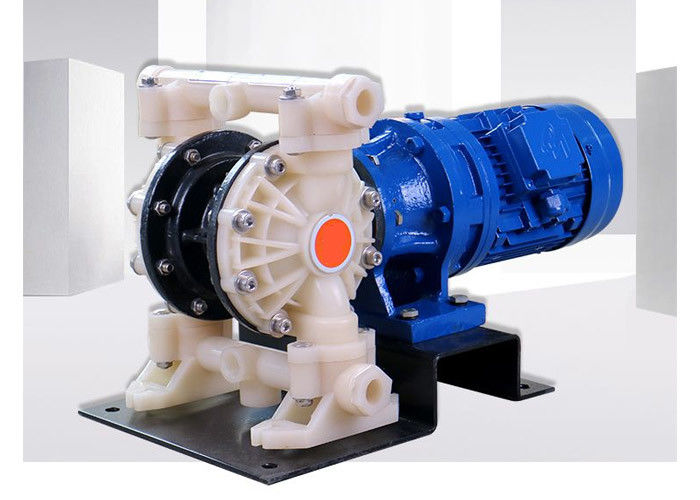

당사의 PVDF 플라스틱 전기 이중 다이어프램 펌프는 부식에 강하고 길고 문제 없는 제품 수명을 제공하도록 견고하게 제작되었습니다.이 펌프는 에너지 효율적인 전기 드라이브로 기존의 공기 작동식 다이어프램 펌프에 비해 에너지 소비를 최대 5배까지 줄입니다.펌프는 다이어프램 재료의 획기적인 발전으로 인해 최근 몇 년 동안 전 세계적으로 점점 더 많은 산업 국가에서 널리 적용되고 있으며 일부 원심 펌프 및 스크류 펌프를 대체하며 화학, 세라믹, 야금 등의 분야에서 사용됩니다. .
전기 다이어프램 펌프를 선택하는 방법:
1단계: 액체 또는 액체 유형의 화학적 적합성 특성 확인
2단계: 최대 유량 범위 및 압력 헤드
3단계: 필요한 경우 최대 자체 프라이밍 높이
4단계: 입자가 있는 경우 최대 입자 직경
Ⅱ.작동 원리
두 개의 대칭 작업 챔버 각각에는 위쪽에 사각형 홈이 있는 커넥팅 로드로 연결된 탄성 다이어프램 조각이 장착되어 있습니다.키로 모터 샤프트가 위의 사각형 홈과 함께 작동하는 베어링과 연결된 편심 샤프트 조각에 연결됩니다.모터가 회전할 때 커넥팅 로드가 작동할 수 있습니다.
로드 샤프트를 왼쪽으로 연결하면 왼쪽 챔버가 압축 상태에 있고 액체가 챔버 밖으로 압착되고 동시에 챔버 오른쪽이 팽창하므로 외부 액체가 챔버로 흡입 될 수 있습니다 몸에;커넥팅 로드가 오른쪽으로 이동한 후, 오른쪽 챔버는 압축 상태에서 액체는 외부로 압축되고, 동시에 왼쪽 챔버는 팽창할 수 있습니다.
몸에 있는 약실, 따라서 모터가 격막 일, 매체의 전달 기능을 앞뒤로 구동한다는 것을 깨닫습니다.
Ⅲ.주요 응용 프로그램
1. 다양한 독성, 가연성 및 휘발성 액체;
2. 다양한 강산성, 강알칼리성 및 강 부식성 액체;
3. 150도에서 고온으로 매체를 전송합니다.
4. 다양한 필터 프레스용 배압 피더;
5. 열수 회수 및 순환에 사용
6. 유조선, 석유 저장소 및 석유 제품의 선적 및 하역;
7. 피클, 잼, 으깬 감자 및 초콜릿 등의 펌핑
8. 페인트, 껌 및 안료 접착제의 펌핑;
9. 다양한 도자기, 유약, 시멘트, 그라우트, 모르타르 및 슬러리에 사용됩니다.
10. 각종 고무, 유액, 유기 용제, 충전재에 사용됩니다.
11. 유조선 바지선의 내부 하수 및 잔류 기름을 빨아들이는 청소에 사용됩니다.
12. 홉, 효모 얇은 그라우트, 시럽 및 당밀에 사용됩니다.
13. 광산, 수정, 터널 및 하수에서 하수 및 침전물의 펌핑;
14. 다양한 특수 매체의 흡입 및 전달.
IV.데이터 시트
유형 | 모델 | 입구 | 최대 흐름 | 최대 머리 | 최대 흡입 | 최대 출력 P | 최대 입자 | 힘 | RPM | 작동 온도 | ||||
mm | LPM | 미디엄 | 미디엄 | 바 | mm | 크 | CS | 알 | SS | PP | PVDF | |||
저기압 | DBY3-10 | 10 | 12.8 | 40 | 삼 | 4 | 2.5 | 0.55 | 1450 | 90 | 120 | 150 | 80 | 150 |
DBY3-15 | 15 | 12.8 | 40 | 삼 | 4 | 2.5 | 0.55 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-25 | 25 | 48 | 40 | 삼 | 4 | 3.2 | 1.5 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-32 | 32 | 48 | 40 | 삼 | 4 | 3.2 | 1.5 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-40 | 40 | 48 | 40 | 삼 | 4 | 3.2 | 1.5 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-50 | 50 | 162 | 40 | 삼 | 4 | 4.8 | 2.2 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-65 | 65 | 162 | 40 | 삼 | 4 | 4.8 | 2.2 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-80 | 80 | 245 | 40 | 삼 | 4 | 6.5 | 2.2 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-100 | 100 | 245 | 40 | 삼 | 4 | 6.5 | 삼 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-125 | 125 | 480 | 40 | 삼 | 4 | 9.4 | 4 | 1450 | 90 | 120 | 150 | - | - | |
고압 | DBY3-10 | 10 | 12.8 | 70 | 삼 | 7 | 2.5 | 0.75 | 1450 | 90 | 120 | 150 | 80 | 150 |
DBY3-15 | 15 | 12.8 | 70 | 삼 | 7 | 2.5 | 0.75 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-25 | 25 | 48 | 70 | 4 | 7 | 2.5 | 2.2 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-32 | 32 | 48 | 70 | 4 | 7 | 2.5 | 2.2 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-40 | 40 | 48 | 70 | 4 | 7 | 2.5 | 2.2 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-50 | 50 | 162 | 70 | 5 | 7 | 2.5 | 삼 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-65 | 65 | 162 | 70 | 5 | 7 | 2.5 | 삼 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-80 | 80 | 245 | 70 | 5 | 7 | 2.5 | 4 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-100 | 100 | 245 | 70 | 5 | 7 | 2.5 | 4 | 1450 | 90 | 120 | 150 | 80 | 150 | |
DBY3-125 | 125 | 480 | 70 | 6 | 7 | 2.5 | 5.5 | 1450 | 90 | 120 | 150 | - | - |

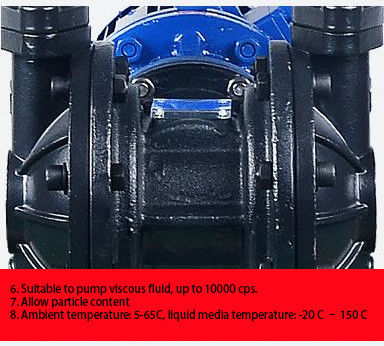

V. 제품 세부 정보
