설명: | 초음파 piezo 변형기 | 중심 주파수: | 975 +/- 30Hz |
---|---|---|---|
정적인 캐패시티: | 500PF +/- 20% | 공명 임피던스: | < 100Ω |
전송 빔 각도: | 5 - 10도 | 감도를 받으십시오: | >120mv(반파) |
방출 표면: | <i>Dia.</i> <b>직경</b> <i>15 mm</i> <b>15mm</b> | 장착면: | <i>Dia.</i> <b>직경</b> <i>21 mm</i> <b>21mm</b> |
압력: | > 3.0Mpa | 타전: | 센터 |
와이어링 형식: | 실드 와이어 | 집 자재: | SS304+폴리머 |
하이 라이트: | 피에조 초음파 유량계 센서,SS304 실드 와이어 초음파 유량계 센서,3.0Mpa 감지 초음파 피에조 변환기 |

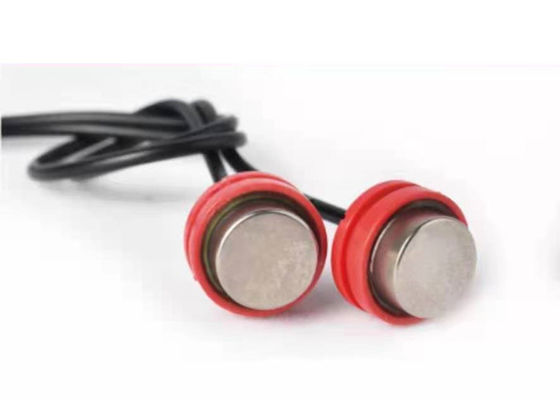

초음파 유량계 센서, 초음파 변환기 수량계
초음파 변환기의 응용:
이들은 주로 감지, B 의료, 미용 장비, 음향 변환기, 마이크로 구동, 초음파 열 미터, 수량계, 용접기, 청소기, 초음파 유량계 등과 같은 측정 응용 분야에 사용됩니다.
초음파 변환기 소개:
이 초음파 변환기는 전기 신호를 물체에 보낼 수 있으며 신호가 물체에 닿으면 변환기로 되돌아갑니다.음파는 빔의 경로에 있는 조직 사이의 경계, 즉 물체 사이의 경계에 의해 변환기로 다시 반사됩니다.이러한 에코가 변환기에 닿으면 초음파 스캐너로 전송되는 전기 신호를 생성합니다.초음파 압전 센서는 소리 관련 센서의 한 유형입니다.초음파의 주파수 범위는 특정 kHz 이상입니다.
무엇으로 구성되어 있습니까? 초음파 센서:
능동 소자, 지지체 및 마모판으로 구성된 고주파 초음파 변환기.활성 요소는 전기 에너지를 초음파 에너지로 변환하는 압전 또는 단결정 재료입니다.그런 다음 초음파 에너지를 다시 받아 전기 에너지로 변환합니다.
제품 데이터 시트
기술적인 매개변수 | |||||
모델 | 17B | 중심 주파수 | 975 + 30kHz | 정적 용량 | 500PF + 20% |
공진 임피던스 | <110Ω | 보호 | IP68 | 작업 온도 | < 90℃ |
압력 | >3.0 MPa | 전송 빔 각도 | 5 – 10 |
받다 감광도 |
>300mv (반파) |
하우징 자재 | SS304+폴리머 | 방출 표면 | 직경17mm | 장착면 | 직경21mm |
봉인 |
에폭시 캡슐화 |
배선 | 센터 | 와이어 유형 |
직경2.5mm 듀얼 코어 |
항목 17SLW | 단위 | 표준 V | 안건 | 단위 | 표준 V |
센터 F(금) | kHz | 970±30 | 빔 A 방출 | . | 5-10 |
공진(R0) | Ω | <110Ω | 보호 | IP65 | |
정적 C(CNS) | PF | 900±20% | 압력 | MPa | ﹥2.6 |
수신감도 | 뮤직비디오 | >280mv(절반) | 와이어 리드 웨이 | mm | 센서 중심 |
범위 | mm | 봉인 | 에폭시 충전재 | ||
온도 | ℃ | <70° | 구멍 직경 | mm | Φ21 |
전압 | V | 삼 | 집 자재 | 고분자 | |
NTC |
3950 10K 1% |
매개변수
다른 옵션:
