이름: | 롤 그루브 피팅 | 압력 등급: | PN10 / 1.0 Mpa / 150 psi |
---|---|---|---|
Dia: | 1/2" - 4", DN15 - DN100 | 마지막은 연결됩니다: | 스레드 BSP, NPT, GB |
재료: | 아연 도금 철, 가연성 철 | 스타일: | 스트레이트 엘보, 엘보 줄이기, 암에서 암으로 끝 |
형태: | 곧고 똑같습니다 | 중형: | 물 |
하이 라이트: | DN15 Grooved End Pipe Fittings,NPT End Galvanized Straight Elbow,ASTM Galvanized Straight Elbow |

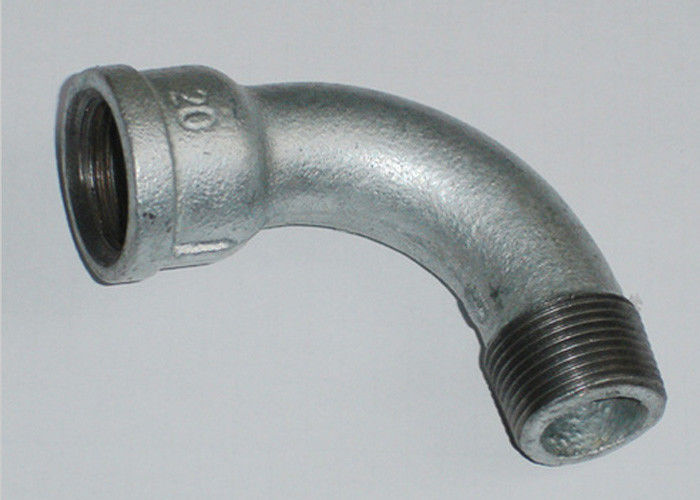

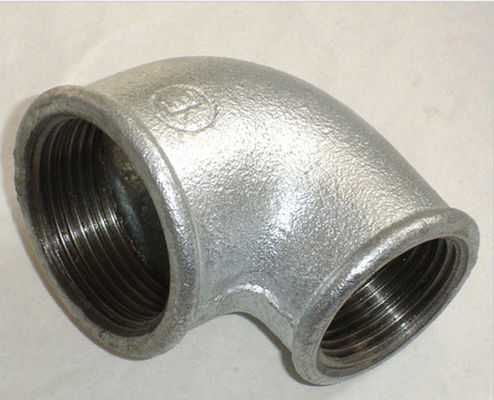

아연 도금된 직선형 엘보우 1/2", 전조식 그루브 파이프 피팅
일반적인 설명
배관 작업, 스트레이트 엘보, 리듀서 엘보, 이퀄 티, 리듀서 티, 스트레이트 니플, 90도 엘보, 45도 엘보를 위한 다양한 아연 도금 철 파이프 피팅.파이프 크기 범위: 1/4", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2". 작동 압력은 일반적으로 PN10 또는 PN16입니다. 사전에 당사에 지정하십시오.
명세서
퀵 조인트 하우징 재료:
요구에 따라 나일론, 기타 복합 재료, 플라스틱 재료.
볼트 및 너트:
고무 개스킷 또는 씰:
가스켓 씰은 C 자형으로 냉수, 온수, 희소산, 오일프리 공기 및 다중 화학 제품(-50~150)에 대한 표준 가스켓 EPDM(에틸렌 프로필렌 디엔 단량체)으로 만들어집니다. 석유와 같은 매체에는 적합하지 않습니다.
데이터 시트
명사 같은 크기 |
파이프 외경 |
압력 평가 |
파이프 끝 분리 |
치수 | ||
NS | NS | 씨 | ||||
mm | mm | 사이 | mm | mm | mm | mm |
~에 | ~에 | 술집 | ~에 | ~에 | ~에 | ~에 |
25 1 |
33.4 1.315 |
300 20.67 |
0-1.6 0-0.06 |
54 2.126 |
94 3.701 |
42 1.654 |
32 1.25 |
42.20 1.660 |
300 20.67 |
0-1.6 0-0.06 |
63 2.480 |
103 4.055 |
44 1.732 |
40 1.5 |
48.30 1.900 |
300 20.67 |
0-1.6 0-0.06 |
70 2.756 |
112 4.409 |
44 1.732 |
50 2 |
60.30 2.375 |
300 20.67 |
0-1.6 0-0.06 |
82 3.228 |
124 4.882 |
44 1.732 |
65 2.5 |
73.00 2.875 |
300 20.67 |
0-1.6 0-0.06 |
96 3.780 |
148 5.827 |
44 1.732 |
65 | 76.10 3.000 |
300 20.67 |
0-1.6 0-0.06 |
100 3.937 |
152 5.984 |
44 1.732 |
80 삼 |
88.90 3.500 |
300 20.67 |
0-1.6 0-0.06 |
113 4.449 |
166 6.535 |
44 1.732 |
100 4 |
114.3 4.500 |
300 20.67 |
0-3.2 0-0.13 |
140 5.512 |
193 7.598 |
48 1.890 |
125 5 |
141.3 5.563 |
300 20.67 |
0-3.2 0-0.13 |
167 6.575 |
222 8.740 |
50 1.969 |
150 6 |
168.3 6.625 |
300 20.67 |
0-3.2 0-0.13 |
196 7.717 |
252 9.921 |
55 2.165 |
200 8 |
219.10 8.625 |
300 20.67 |
0-3.2 0-0.13 |
314 12.362 |
377 14.83 |
60 2.362 |
250 10 |
273.00 10.75 |
300 20.67 |
0-3.2 0-0.13 |
314 12.362 |
377 14.843 |
50 2.363 |
300 12 |
323.90 12.75 |
300 20.67 |
0-3.2 0-0.13 |
366 14.409 |
435 17.126 |
64 2.520 |
애플리케이션
깨끗한 물 | 역삼투 |RO 시스템, 한외여과 |UF 시스템, 해수 담수화, |
폐수 | 수처리, 폐수처리, 해수담수화, 폐수처리장 |
그루브 배관 | 소방, 산업 건설, 해상, 광업, 석유, 가스 및 화학, 발전 |
파이프 피팅
경쟁 우위
Castsoft CAD 및 CAE의 주조 공정 설계
엄격한 제조 공정 관리
주조 재료의 품질 관리
조성, 금속 및 기계적 성질 시험을 위한 금속재료 연구실
완벽한 외모
UL213 및 FM1920에 대한 엄격한 테스트 표준 준수
씰링 가스켓 생산 및 재료 테스트에 대한 엄격한 표준.
