DN15 타전된 Mbus 주거 똑똑한 수량계 완전히 밀봉된 명확한 독서

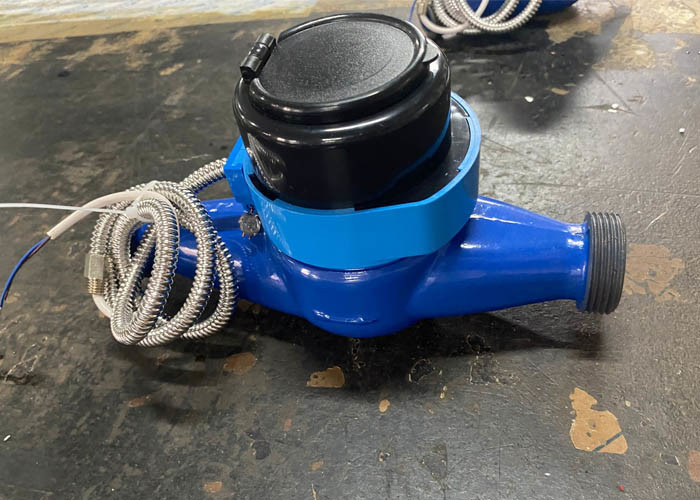

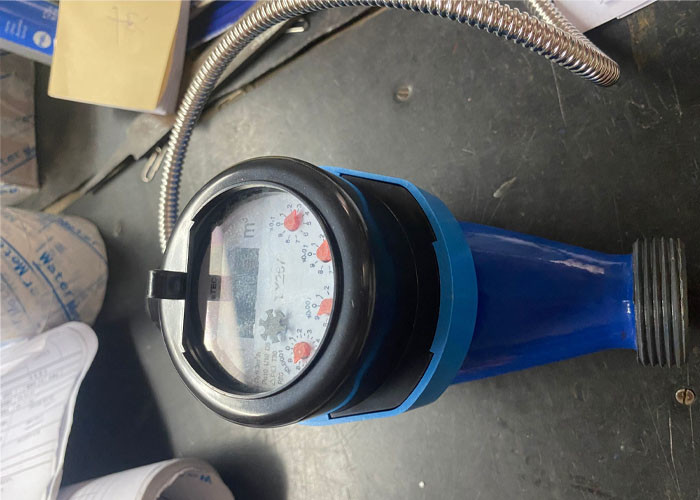

DN15 유선 mbus 스마트 수량계, 완전 밀폐형 레지스터 클리어 판독

일반적인 소개

이 새로운 스마트 수량계는 AMR 수량계의 한 유형입니다.통신은 유선 Mbus, CJ188 프로토콜을 통해 쉽게 원격으로 읽을 수 있습니다.기본 수량계는 다중 제트 임펠러 유형 수량계, 완전 밀봉 레지스터입니다.수량계 유형은 습도가 높은 환경에서 작동할 수 있지만 레지스터 내부에 안개가 없으므로 명확하게 읽을 수 있습니다.

작업 논리

1. 기본 통신 장치: M-BUS 수집기 및 측정 미터는 4채널의 M-BUS 라인을 통해 데이터를 전송하며, 어떤 토폴로지 구조에도 미터를 연결할 수 있습니다.백업 배터리가 내장되어 정상 작동 시간은 48시간, 전원이 차단되면 10년 동안 데이터를 저장할 수 있습니다.

2. 중계 통신: 중간 계층 통신은 집광기와 수집기 간의 통신을 의미합니다.이 통신은 무선 RF 방식으로 통신 회선이 필요하지 않습니다.집광기와 수집기 사이의 무선 통신 거리는 개방된 환경에서 약 3km가 될 수 있습니다.

3. 상위 전송 통신: 아래에 표시된 통신 방법은 집중 장치와 관리 센터 사이에서 선택할 수 있습니다.

(a) GPRS 통신 모드

(b) 전화선 통신 모드

(c) RS232 통신 모드

(d) 이더넷 통신 모드

신청:

산업용 및 상업용 급수, 용적 유량 측정 및 유틸리티, 관개용 자동 미터 판독.

기능

1. 완전히 밀봉된 디자인, 방수.

2. 자동으로 휠 코드 위치를 기억하고 초기화가 필요하지 않습니다.

3. 외부의 강한 자기 공격을 피하고 간섭 방지 성능이 우수합니다.

4. 반전 및 망치질 현상을 효과적으로 해결합니다.

5. 장거리 통신이 가능한 M-BUS 통신 포트 채택.

6. 일상 업무에 전원 공급 장치가 필요하지 않습니다.

7. 원격으로 급수를 중단할 수 있는 원격 밸브 제어 기능으로.

특징

• 드라이 다이얼 마그네틱 드라이브
• 외부 자기 변조로부터 보호되는 항자성 유형
• 진공 밀봉 레지스터, 내한성, 오랫동안 명확한 판독값 유지
• 0 ~ 45°C 냉수 사용 가능
• 레지스터는 편리한 읽기를 위해 모든 방향으로 회전할 수 있습니다.
• 고정확도, 미터는 ISO-4064 표준을 준수합니다.
• 황동 몸체는 페인트 칠하거나 분말 코팅 할 수 있습니다.
• 운영 RF, GSM/GPRS, 선불

성능:

• Qn 1.5m³/h ~ 15m³/h, Q3 2.5m³/h ~ 25m³/h의 공칭 유량
• R 값은 요청에 따라 R80 / 100 / 125 / 160입니다.
• 냉수 및 온수 적용 모두에 적합
• 교체 가능한 미터 인서트 사용 가능
• 극한의 작동 조건에서도 우수한 가독성
• 펄스 접촉기로 추가 장착 가능

수량계 작동 조건:

• 수온: 찬물을 위한 0.1℃~40℃
  온수 미터의 경우 30℃~90℃.
• 수압: ≤1.0 Mpa

메모:

• 측정 정확도는 ISO 4064 클래스 B 표준을 준수합니다.
• 요청 시 다른 길이로 제공됩니다.요청 시 온수 미터로 제공됩니다.

최대 허용 오차:

(1) qt(포함)와 qs 사이는 ±2%입니다.
(2) qmin과 qt(제외) 사이는 ±5%입니다.

제품 데이터 시트

설치

• 수도 미터의 설치는 ISO4064-2:2005의 설치 요구 사항을 충족합니다.
• 수도계량기의 구경은 관의 구경과 일치하여야 하며 사용유량은 영구유량 이하이거나 근접하여야 한다.설치 장소는 노출, 침수, 동결 및 오염을 피하고 설치, 제거 및 데이터 읽기에 편리해야 합니다.
• 수량계는 수평으로 설치해야 합니다(표시면이 위쪽).
• 파이프라인에 있는 모래, 돌 및 기타 잡화를 제거해야 합니다.
• 수도 미터의 화살표는 파이프라인의 물 흐름과 같아야 합니다.
• 보일러 입구에 수량계를 설치하는 경우 온수의 역류를 방지하기 위해 출구에 역 밸브를 설치하는 것이 좋으며 증기로 인해 수량계가 손상됩니다.

경쟁 우위:

• 국제 표준 준수: ISO4064 / GBT778 / Q/320700JR05-2003
• 엄격한 공정 제어
• 고급 교정 장비
• 엔지니어 팀
