녹색 건물, 낮은 탄소 방출
| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Runpaq |
| 인증: | CE |
| 모델 번호: | 25S-T2-15 |
| 최소 주문 수량: | 50개 부분 |
| 가격: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
| 포장 세부 사항: | 박스 + 마스테 통 + 팔레트 |
| 배달 시간: | 15-21 일 |
| 지불 조건: | L/C, T/T, D/A, D/P, 서부 동맹 |
| 공급 능력: | 200000은 / 달에서 설정합니다 |
| 지름: | 1/2 인치 - 1-1/2 인치 (가득 찬 dia 또는 감소된 dia) | 일 압력: | 10 바 / PN10 / 1.0 Mpa / 150 psi |
|---|---|---|---|
| 일 현재: | <80 mA=""> | 전압: | DC5V / DC12-24V / AC85-230V / AC220V |
| 토크: | 2.5 별거 안 해 | 여십시오/금렵기: | < 8="" Seconds=""> |
| 상품 이름: | 작은 자동화 밸브 | 신청: | 더운물 난방공급과 냉방인 공조, 보일러, 수열원 히트 펌프와 게라더아말 시스템 |
| 하이 라이트: | dN15 구역 난방 밸브,순환수식 구역 밸브,IP65 구역 난방 밸브 |
||

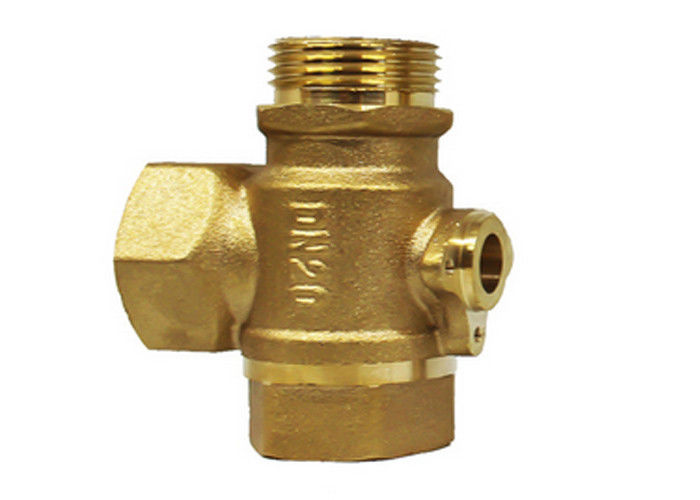

밸브, PN10, 바닥 난방 시스템제어를 위한 작동기를 가열시키는 DN15 놋쇠 구역
제품 설명
구역 밸브는 가열 시스템을 통한 물의 흐름을 조절하는 특수 밸브를 작용하는 작은 자동화된 밸브액추에이터 중 하나입니다. 마무리될 때, 그것은 그들이 추운 채로 있도록 밸브가 완전히 당신의 냉각 장치에 물의 흐름을 폐쇄할 것입니다. 그것이 열릴 때, 뜨거운 물은 당신의 집을 데우기 위해 밀려들 수 있습니다.
특징
1. 극단적 장기 근속 수명 ;
2. 설명서는 기각합니다, 밸브가 전원이 실패할 때 운영될 수 있습니다 ;
3. 작은 차원과 위치 표시기
4. 좋은 실링 성능, IP65 구내
애플리케이션
장점
| 아니오. | 우리 것 | 정규곱 |
| 밸브 샤프트 밀봉 | 4배로 된 밀봉 | 이원적 실 |
| 핵심 밀봉 | 자동차 최고 혐기성 생물인 접착제 코팅, 일관된 조임 토크 | 혐기성 생물인 설명서는 평탄하지 않게 비 일관된 조임 토크를 접착시킵니다 |
| 밸브 본체와 주택 사이의 밀봉 | 밀봉 스위치 | 아무것도 |
| 토크 | 매끄럽게 그리고 빛 | 무겁, 비 일관되게 |
| 배수 | 예 | 아무것도 |
기술 데이터
| 모델 | 25S |
| 경향 (mA)로 일하세요 | <80> |
| 보호 | IP65 |
| 전원 (W) | <2> |
| 오퍼레이트 압력 (Mpa) | PN10 |
| (NM을) 회전시키세요 | 2.5 |
| 직경 범위 (밀리미터) | DN8-DN32 두 방식 DN8-DN20 쓰리 웨이 |
| 열린 / 종료 시간 (S) | <8> |
| 전압 (V)로 일하세요 | DC3-6V ; DC12V ; AC / DC9-24V ; AC220V ; AC85-265V |
| 액체 온도 (C) | 0-90 |
| 제어 모드 | CR01 ; CR02 ; CR03 ; CR04 ; CR05 |
| 밸브 본체 물질 | 연결 포트 | 지름 | Ｄ | Ｌ | Ｈ | Ｗ |
| (밀리미터) | (Kg) | |||||
| 놋쇠 | 둘다 암나사산 가득 찬 직경 | DN8 | 8 | 46 | 31 | 0.357 |
| DN15 | 15 | 57 | 38 | 0.433 | ||
| DN20 | 20 | 71 | 45 | 0.513 | ||
| DN25 | 23.5 | 72 | 49 | 0.603 | ||
| 둘다 여성 나선부 감소된 지름 | DN10 | 8 | 46 | 31 | 0.356 | |
| DN20 | 15 | 66 | 38 | 0.448 | ||
| DN25 | 20 | 72 | 47 | 0.608 | ||
| DN32 | 25 | 86 | 60 | 0.82 | ||
| 3 방식 수직 | DN15 | 12 | 63 | 49 | 0.434 | |
| DN20 | 15 | 66 | 53 | 0.492 | ||
| 암수 스레드 가득 찬 항구 | DN15 | 15 | 63 | 38 | 0.432 | |
| 암수 스레드는 공항을 감소시킵니다 | DN20 | 15 | 66 | 38 | 0.462 | |
| 둘다 숫형 스레드 | DN15 | 15 | 68 | 38 | 0.424 | |
| 스테인레스 강 | 둘다 암나사산 가득 찬 직경 | DN8 | 8 | 46 | 31 | 0.364 |
| DN15 | 15 | 55 | 38 | 0.44 | ||
| DN20 | 20 | 71 | 45 | 0.508 | ||
| DN25 | 25 | 72 | 49 | 0.617 | ||
| 실이 꿰인 양쪽 여성은 지름을 감소시킵니다 | DN15 | 8 | 46 | 30.5 | 0.368 | |
| DN20 | 15 | 63 | 39 | 0.513 | ||
| DN25 | 20 | 75 | 47 | 0.608 | ||
배선 옵션
1. 열기에 SW를 연결할 때, 밸브는, 자리를 얻, 자동적으로 전원차단을 엽니다, 밸브가 완전히 오픈 포지션으로 남아 있습니다
2. 마감에 대한 연결 SW, 밸브 클로즈, 입장, 자동적으로 전원차단을 얻, 밸브는 (완전히 닫힌) 측면 통과 입장으로 남아 있습니다
1. 열기에 SW를 연결할 때, 밸브는, 자리를 얻, 자동적으로 전원차단을 엽니다, 밸브가 완전히 오픈 포지션으로 남아 있습니다
2. CLOSED에 대한 연결 SW, 밸브 클로즈, 입장, 자동적으로 전원차단을 얻, 밸브는 (완전히 닫힌) 측면 통과 입장으로 남아 있습니다
기록 : AC24V/AC220V는 단지 50K 시리즈 전기 밸브를 위해 사용될 수 있습니다
1. SW를 연결시킬 때, 자리를 얻으면서, 밸브는 열립니다, 자동적으로 전원차단, 판이 완전히 오픈 포지션으로 남아 있습니다
2. 절단 SW, 밸브 클로즈, 입장, 자동적으로 전원차단을 얻, 밸브는 (완전히 닫힌) 측면 통과 입장으로 남아 있습니다
기록 : 전원이 직류전압이고 적색 배선이 + 일 때, 청색선은 있습니다 -
1. SW 접속, 자동적으로 위치와 권력을 뗀 밸브 열림, 밸브 잔존물 완전히 열린 / 근접부
2. SW 절단, 밸브가 완전히 남는 자동적으로 위치와 전원차단을 얻은 밸브 클로즈는 / 근접부를 엽니다
1. 위치 푸른 와이어가 OLS 신호를 출력하게 하는 SW와 밸브 열림인 열기를 연결시킬 때, 제어기는 신호 OLS를 시험하고, 밸브 중지인 정지에 SW를 연결하고 완전히 오픈 포지션으로 남아 있습니다
2. SW와 마감을 연결시킬 때, 빨간 위치가 CLS가 제어기가 신호 CLS를 시험하고 정지에 SW를 연결합니다, 밸브가 멈추고, 완전히 남는다는 것을 암시한다고 출력에게 전송하게 한 밸브 클로즈는 위치를 마무리합니다,
기록 : 빨갛고 검고 녹색인 신호선이 처음에 연결되고 동력선 노란색과 파란색을 연결시킨다는 것을 확인하세요.
