지름: | 전체 직경 또는 감소 포트 : DN8-32 | 일 압력: | 10 바 / PN10 / 1.0 Mpa / 150 psi |
---|---|---|---|
일 현재: | <80 mA=""> | 전압: | DC5V / DC12-24V / AC85-230V / AC220V |
토크: | 6 NM | 여십시오/금렵기: | < 5="" seconds=""> |
상품 이름: | 바닥 난방 전동 밸브, 바닥 난방 구역 밸브 | 신청: | 더운물 난방공급과 냉방인 공조, 보일러, 수열원 히트 펌프와 게라더아말 시스템 |
하이 라이트: | 2곳 공항은 밸브에 모터를 달았습니다,pN10 2 공항은 밸브에 모터를 달았습니다,자동화된 볼 밸브 |

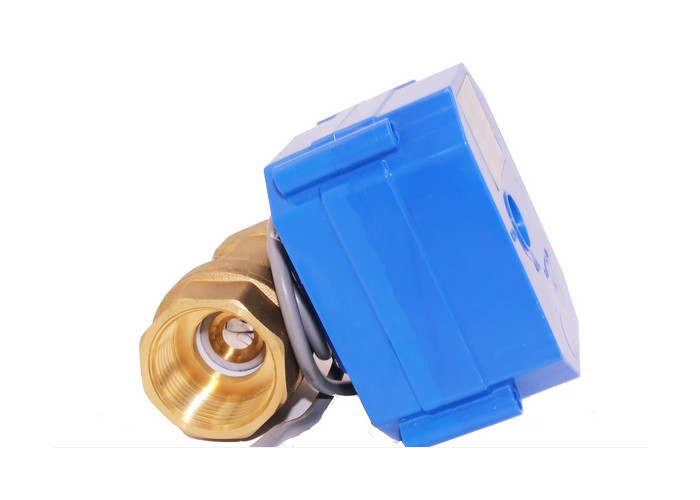

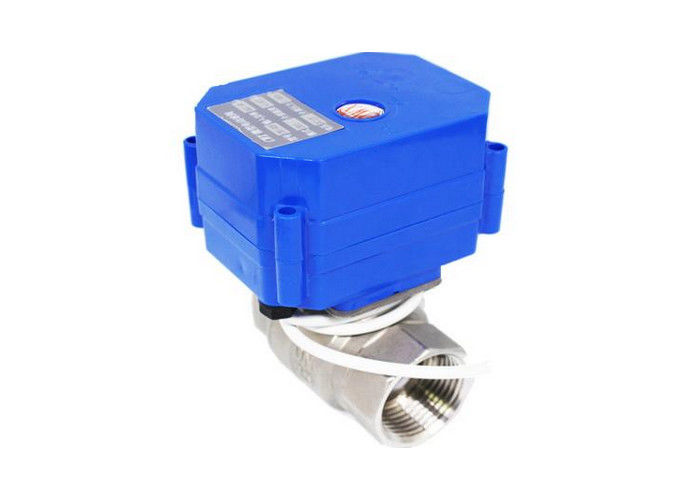

2곳 공항 지역이 보일러 구역 밸브 본체 소재를 위한 밸브를 가열시킵니다 : 놋쇠, PN10
제품 설명
이 작은 자동화된 볼 밸브는 단지 폐 회로에서 사용되도록 의도됩니다. 우리의 지역 제어밸브는 2개 방법 자동화된 구역 밸브의 범위이며, 그것이 난방과 냉각 시스템에 사용하기 위해 모터 액츄에이터와 함께 있습니다. 놋쇠 또는 스테인레스 볼 밸브는 DN15-32, 나사접속과 PN10에 이용할 수 있습니다. 작동기는 2개의 포인트 신호에 의해 제어되고, 230V AC, 50/60Hz 또는 DC 전력 공급 장치에 이용 가능한 계속 / Off 기능에 대하여 권고됩니다.
특징
애플리케이션
장점
아니오. | 우리 것 | 정규곱 |
밸브 샤프트 밀봉 | 4배로 된 밀봉 | 이원적 실 |
핵심 밀봉 | 자동차 최고 혐기성 생물인 접착제 코팅, 일관된 조임 토크 | 혐기성 생물인 설명서는 평탄하지 않게 비 일관된 조임 토크를 접착시킵니다 |
밸브 본체와 주택 사이의 밀봉 | 밀봉 스위치 | 아무것도 |
토크 | 매끄럽게 그리고 빛 | 무겁, 비 일관되게 |
배수 | 예 | 아무것도 |
기술 데이터
모델 | 60P |
Amp (mA)로 일하세요 | Max100mA (Max150mA 를 제외한 CR04) |
보호 | IP65 |
전원 (W) | <5> |
압력 (Mpa)를 운영하세요 | PN10 |
(NM을) 회전시키세요 | 6 |
Dia는 이릅니다 | DN8-32 |
열린 / 마감 (S) | < 8s=""> |
작업 볼트. (V) | DC3-6V, DC12V, AC/DC9-24V, AC220V, AC85-265V |
매체 임시 (C) | 0-90 |
제어 | CR01, CR02, CR02+, CR03, CR03A, CR03T, CR04 CR05, CR06 |
밸브 본체 물질 | 연결 포트 | 지름 | D | L | H | W |
(밀리미터) | (Kg) | |||||
놋쇠 | 둘다 암나사산 가득 찬 직경 | DN8 | 8 | 46 | 31 | 0.402 |
DN15 | 15 | 57 | 38 | 0.478 | ||
DN20 | 20 | 71 | 45 | 0.559 | ||
DN25 | 23.5 | 72 | 49 | 0.648 | ||
둘다 여성 감소된 지름 | DN10 | 8 | 46 | 31 | 0.401 | |
DN20 | 15 | 66 | 38 | 0.493 | ||
DN25 | 20 | 72 | 47 | 0.653 | ||
DN32 | 25 | 86 | 60 | 0.865 | ||
3 방식 수직 | DN15 | 12 | 63 | 49 | 0.48 | |
DN20 | 15 | 66 | 53 | 0.537 | ||
CPVC | 둘다 숫형 스레드 | DN15 | 15 | 60 | 47 | 0.357 |
DN20 | 20 | 72 | 51 | 0.385 | ||
놋쇠 | 3 방식 수평식 | DN8 | 6 | 52.6 | 39 | 24.5 |
DN15 | 12 | 72 | 55 | 39 | ||
DN20 | 15 | 86 | 63.5 | 44 | ||
DN25 | 15 | 97 | 68.5 | 43.5 |
배선 옵션
1. 열기에 SW를 연결할 때, 밸브는, 자리를 얻, 자동적으로 전원차단을 엽니다, 밸브가 완전히 오픈 포지션으로 남아 있습니다
2. 마감에 대한 연결 SW, 밸브 클로즈, 입장, 자동적으로 전원차단을 얻, 밸브는 (완전히 닫힌) 측면 통과 입장으로 남아 있습니다
1. 열기에 SW를 연결할 때, 밸브는, 자리를 얻, 자동적으로 전원차단을 엽니다, 밸브가 완전히 오픈 포지션으로 남아 있습니다
2. CLOSED에 대한 연결 SW, 밸브 클로즈, 입장, 자동적으로 전원차단을 얻, 밸브는 (완전히 닫힌) 측면 통과 입장으로 남아 있습니다
기록 : AC24V/AC220V는 단지 50K 시리즈 전기 밸브를 위해 사용될 수 있습니다
1. 열기에 SW를 연결할 때, 위치와 자동적으로 전원차단을 얻으면서, 밸브는 열립니다, 밸브가 남습니다
완전히 오픈 포지션
2. 마감에 대한 절단 SW, 밸브 클로즈, 위치와 자동적으로 전원차단을 얻, 밸브는 완전히 근접부로 남아 있습니다
기록 : 파워-오프와 밸브가 있을 것처럼 자동적으로 반환하세요 그리고 RD/G(B)/Y(B) 3 와이어는 밸브를 안전하게 지키기 위해 함께 전원 연결일 수 없습니다
1. 위치, 자동적으로 전원차단을 얻는 밸브 열림인 SW를 연결시킬 때, 밸브는 완전히 오픈 포지션으로 남아 있습니다
2. 절단 SW, 밸브 클로즈, 위치, 자동적으로 전원차단을 얻, 밸브는 완전히 근접부로 남아 있습니다
기록 : 전원이 직류전압이고 적색 배선이 + 일 때, 청색선은 있습니다 -
1. SW1은 열립니다, SW2가 열립니다, 위치 밸브가 완전히 남게 한 밸브 전폐가 자리를 마무리합니다
2. SW1은 마감됩니다, SW2가 열립니다, 위치 밸브가 남게 한 밸브 열림 30 학위가 30곳 각도 위치를 엽니다
3. SW2는 마감됩니다, SW1이 열립니다, 위치 밸브가 남게 한 밸브 열림 60 학위가 60곳 각도 위치를 엽니다
4. SW1은 마감됩니다, SW2가 마감됩니다, 위치 밸브가 완전히 남게 한 밸브 완전 개방이 자리를 엽니다
1. 위치, 자동적으로 전원차단을 얻는 밸브 열림인 SW를 연결시킬 때, 밸브는 완전히 오픈 포지션으로 남아 있습니다
2. 절단 SW, 밸브가 완전히 남는 위치, 자동적으로 전원차단을 얻은 밸브 클로즈는 위치를 마무리합니다
1. SW 접속, 자동적으로 위치와 권력을 뗀 밸브 열림, 밸브 잔존물 완전히 열린 / 근접부
2. SW 절단, 밸브가 완전히 남는 자동적으로 위치와 전원차단을 얻은 밸브 클로즈는 / 근접부를 엽니다
1. 위치 푸른 와이어가 OLS 신호를 출력하게 하는 SW와 밸브 열림인 열기를 연결시킬 때, 제어기는 신호 OLS를 시험하고, 밸브 중지인 정지에 SW를 연결하고 완전히 오픈 포지션으로 남아 있습니다
2. SW와 마감을 연결시킬 때, 빨간 위치가 CLS가 제어기가 신호 CLS를 시험하고 정지에 SW를 연결합니다, 밸브가 멈추고, 완전히 남는다는 것을 암시한다고 출력에게 전송하게 한 밸브 클로즈는 위치를 마무리합니다,
기록 : 빨갛고 검고 녹색인 신호선이 처음에 연결되고 동력선 노란색과 파란색을 연결시킨다는 것을 확인하세요
